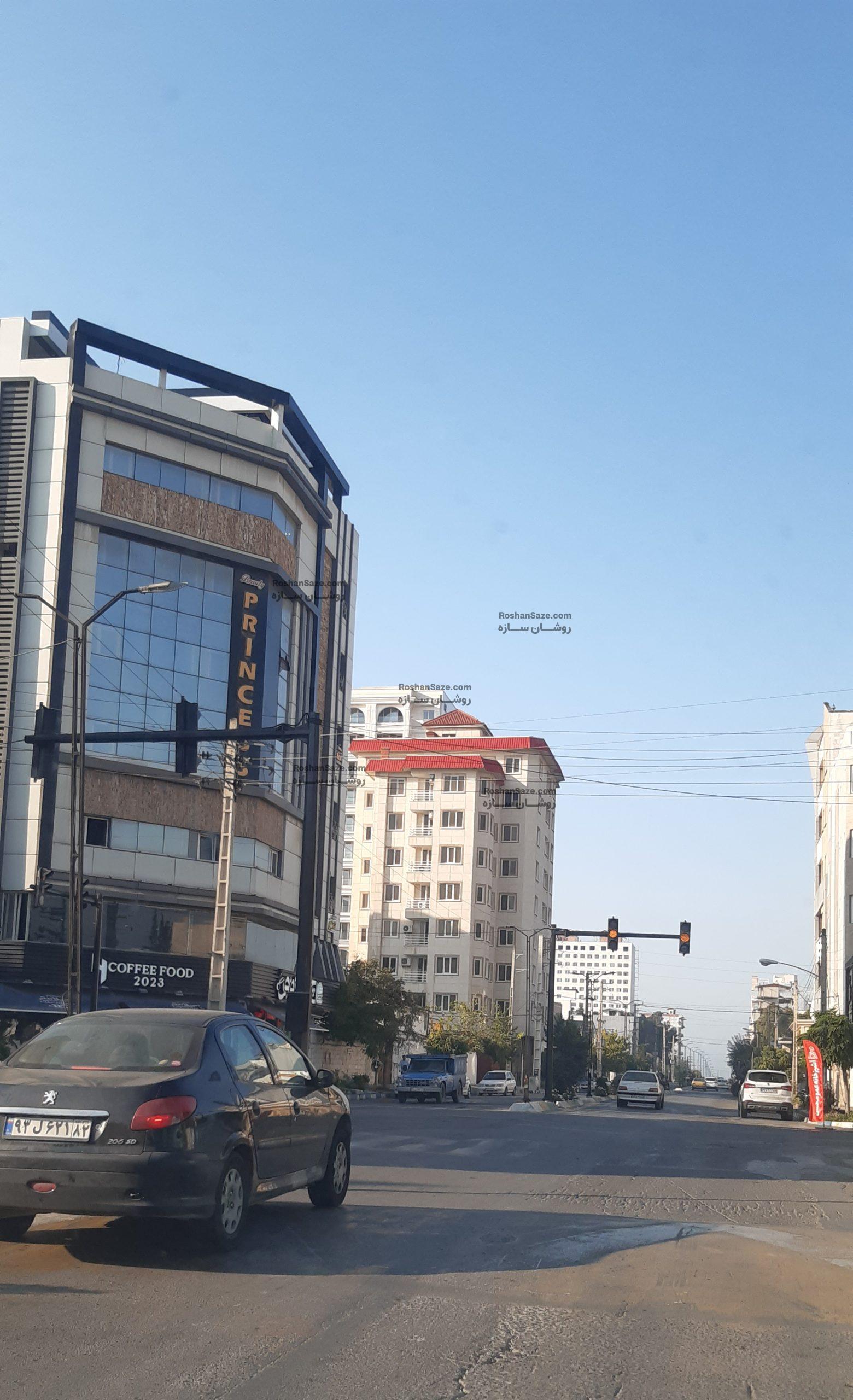

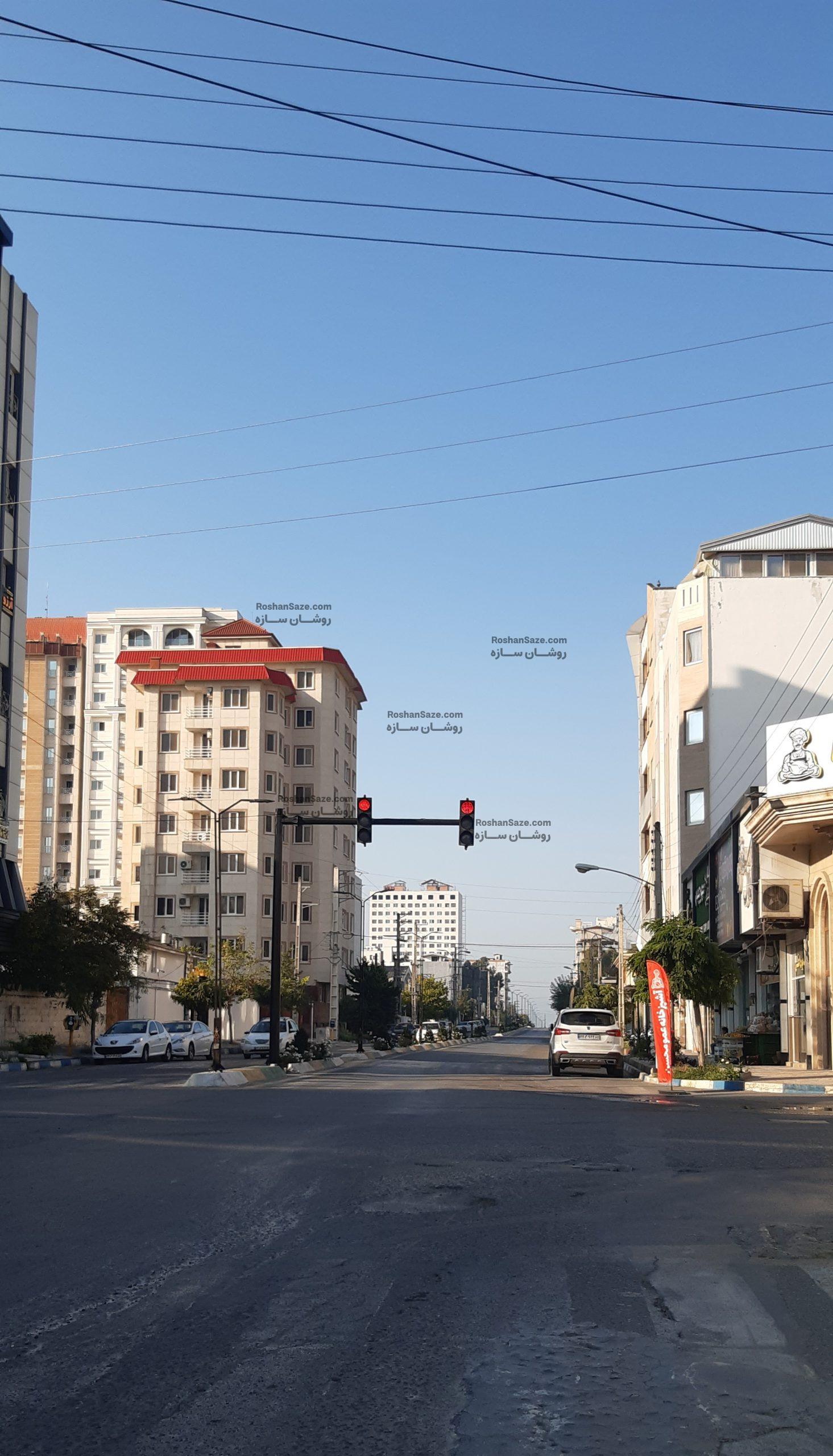

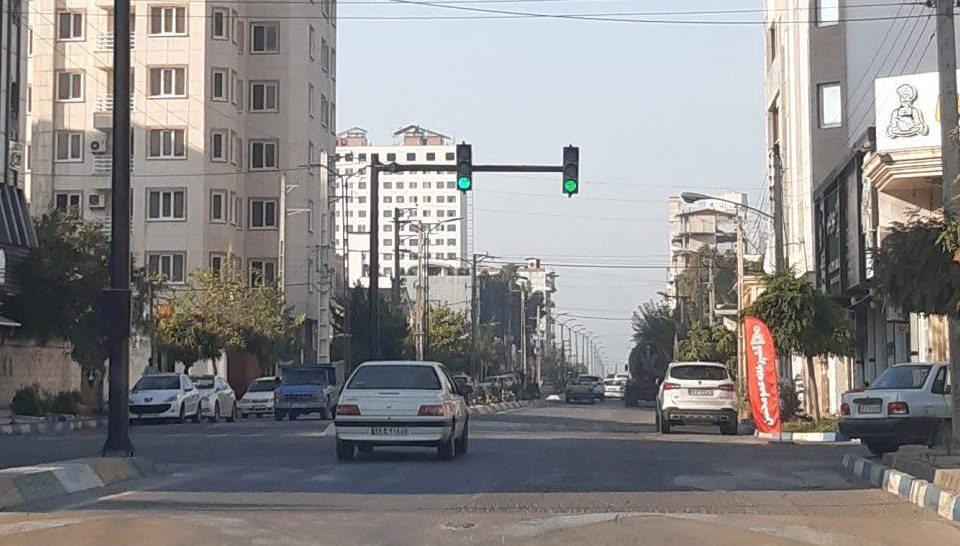

پروژه پایه چراغ راهنمایی، شهرستان بابلسر

پروژه پایه چراغ راهنمایی با فنداسیون بتنی درجا به سفارش کارفرما، توسط گروه مهندسی روشان سازه، طراحی، تولید و اجرا شده است.

شرح پروژه

1. طراحی و برآورد مالی
2. انجام محاسبات مکانیکی با نرم افزار Pls Pole
3. انجام محاسبات عمرانی با نرم افزار Safe
4. ترسیم نقشه صنعتی با نرم افزار Auto Cad
5. تولید محصول
6. اجرای فنداسیون بتنی درجا
7. بسته بندی و ارسال کالا
8. مونتاژ، نصب و راه اندازی

شرح کالا

پایه چراغ راهنمایی (ترافیکی) با مقطع هشت وجهی به ارتفاع 6 متر با عرشه یکطرفه به طول 4 متر، متریال از فولاد ST37، ضخامت ورق ستون و عرشه 3 میلیمتر، نوع اتصال؛ جوش CO2 و فلنچی، پوشش اولیه؛ گالوانیزه گرم تحت استاندارد ASTM A123 با ضخامت 80 تا 100 میکرون، پوشش نهایی؛ رنگ مشکی پلی اورتان با چسبندگی بالا و مقاوم در برابر اشعه UV، دارای دریچه نصب تجهیزات الکتریکی شامل فیوز مینیاتوری و ترمینال

فنداسیون بتنی پایه چراغ راهنمایی 6 متری، بصورت ریختگی با مشخصات زیر اجرا شده است؛

ابعاد 100*60*60 سانتیمتر
عیار بتن 350 کیلوگرم بر مترمکعب
سردنده انکربولت ها گالوانیزه گرم
دارای شبکه میلگرد داخلی و لوله ورودی کابل جهت کنترل ترافیک منطقه شهری
