نمونه کارها

پروژه پایه تابلو هدایت مسیر، شهرستان سرخ رود

پروژه پایه تابلو هدایت مسیر، به سفارش کارفرما، توسط گروه مهندسی روشان سازه، طراحی و تولید شده است.

شرح پروژه

1. بازدید میدانی
2. طراحی و برآورد مالی
3. انجام محاسبات مکانیکی
4. انجام محاسبات عمرانی
5. ترسیم نقشه صنعتی
6. تولید محصول
7. ارائه نقشه اجرایی فنداسیون بتنی درجا
8. بارگیری و ارسال کالا

شرح کالا

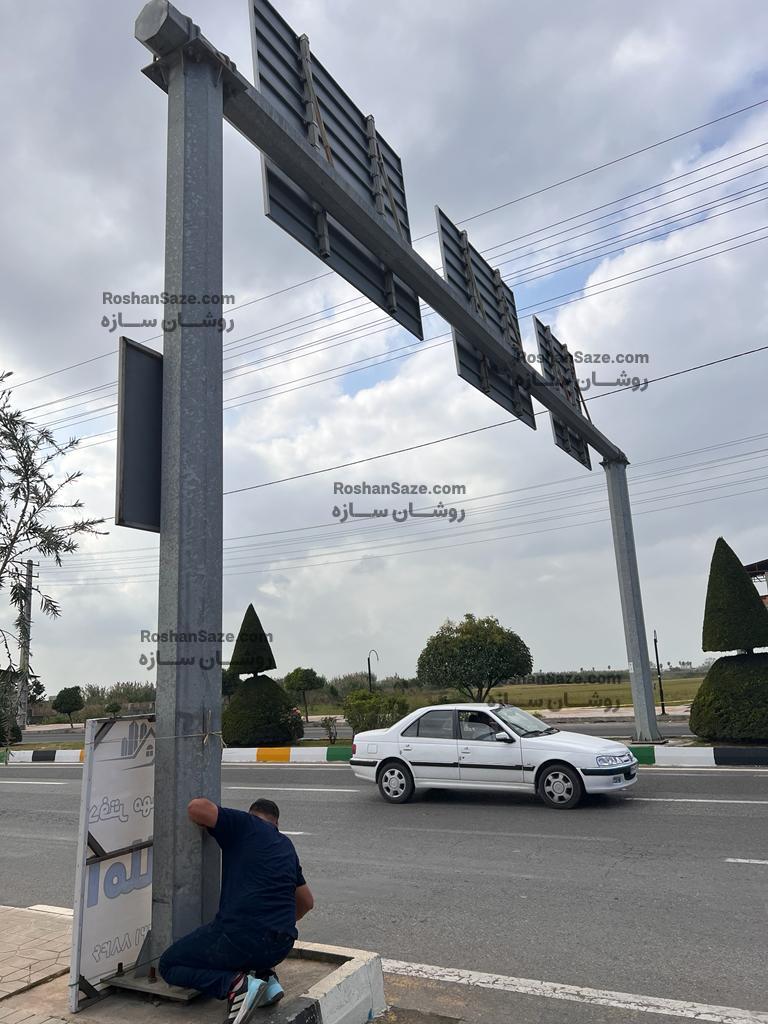

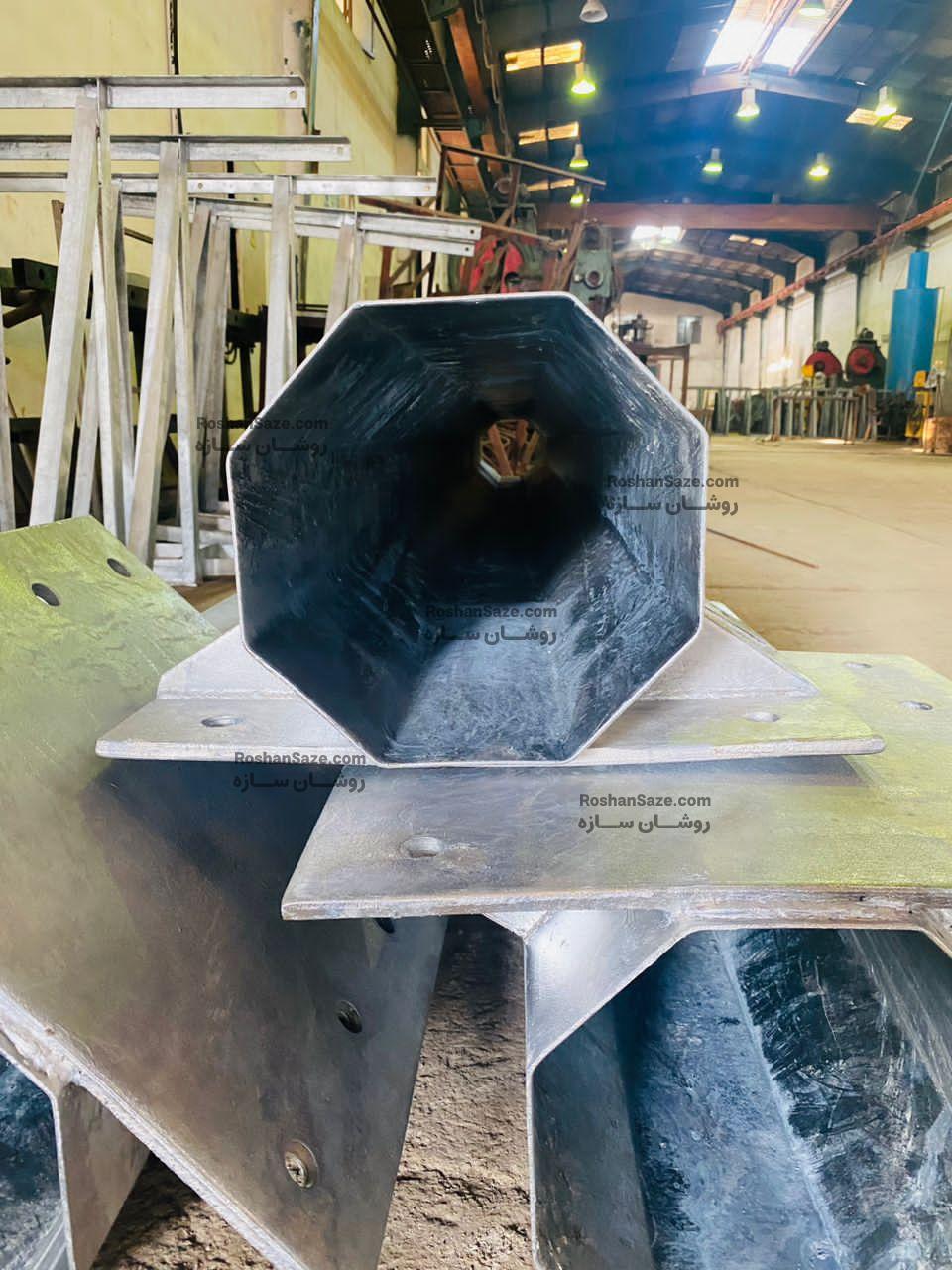

پایه تابلو راهنمای مسیر با مقطع هشت وجهی به ارتفاع 6 متر، بصورت پایه دروازه ای (Gate pole) با عرشه فلنچی در بازه طولی 16 متر
جنس ورق از فولاد ST37
بیس پلیت از ورق فولادی درجه یک
متعلقات: تابلو مکان نما و راهنمای مسیر، پیچ و مهره
پوشش: گالوانیزه گرم تحت استاندارد ASTM A123 با ضخامت 80 تا 100 میکرون

فنداسیون بتنی پایه تابلو راهنمای مسیر، بصورت ریختگی در نقاط مختلف پروژه با مشخصات زیر اجرا شده است؛

استفاده از بتن با عیار 350 کیلوگرم بر مترمکعب
پوشش سردنده انکربولت ها گالوانیزه گرم
دارای شبکه میلگرد داخلی و لوله ورودی کابل

شرح عملیات اجرایی

1. نظارت حفاری گودال فنداسیون
2. نظارت مش بندی میلگرد و استقرار انکربولت
3. نظارت بتن ریزی درجا
4. نظارت تخلیه و مونتاژ پایه تابلو راهنمای مسیر
5. نظارت بر نصب سازه

طراحی، تولید، نظارت اجرا و نصب، توسط گروه مهندسی روشان سازه انجام شده است.
