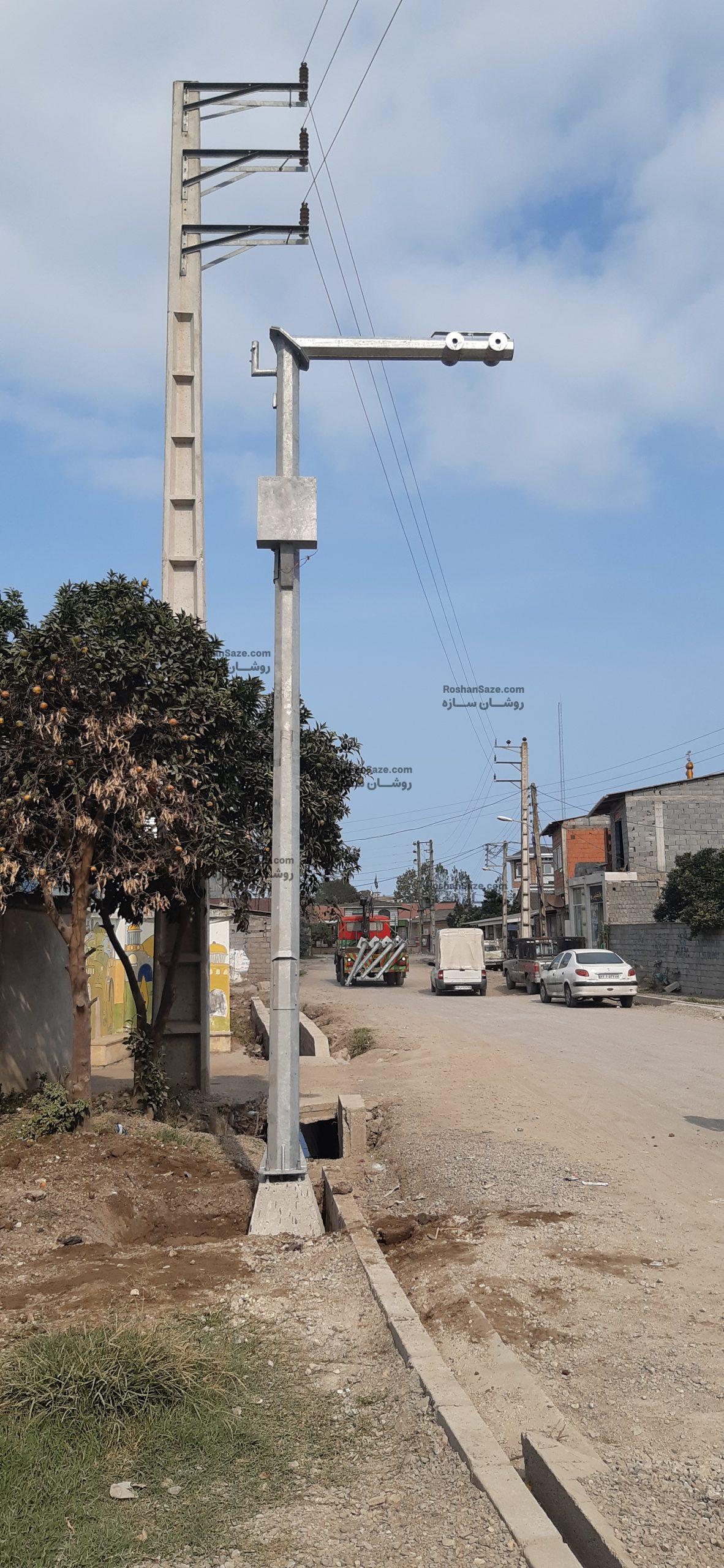

پروژه دکل دوربین نظارتی و پلاک خوان، منطقه سیاهرودسر محمودآباد

پروژه دکل دوربین 6 متری با مقطع هشت وجهی با فنداسیون پیش ساخته بتنی، به سفارش پیمانکار دهیاری، توسط گروه مهندسی روشان سازه، طراحی، تولید و نصب شده است.

شرح پروژه

1. بازدید میدانی
2. طراحی و برآورد مالی
3. انجام محاسبات مکانیکی
4. انجام محاسبات عمرانی
5. ترسیم نقشه صنعتی
6. تولید محصول
7. بارگیری و ارسال کالا
8. جاگذاری سازه بتنی
9. نصب سازه فلزی

شرح کالا

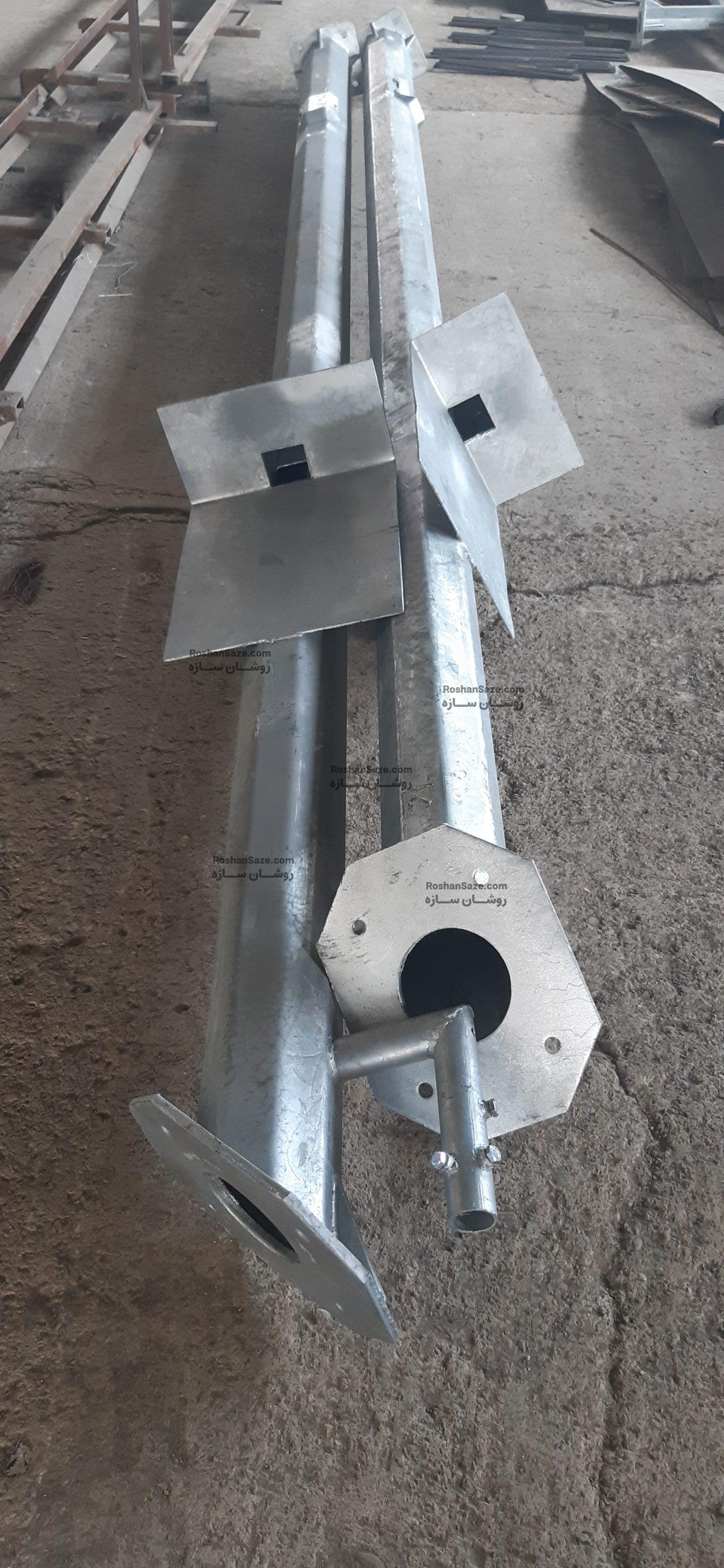

دکل دوربین 6 متری با مقطع هشت ضلعی با دستک یکطرفه دوربین ثابت در بازه طولی 2 تا 5 متر جنس ورق از فولاد ST37 بیس پلیت از ورق فولادی درجه یک
متعلقات: لوله مهار آنتن، باکس الکتریکال، پیچ و مهره
پوشش: گالوانیزه گرم تحت استاندارد ASTM A123 با ضخامت 80 تا 100 میکرون

فنداسیون بتنی دکل دوربین 6 متری، بصورت پیش ساخته در اشکال ذوزنقه ای پاشنه دار و بدون پاشنه، تولید و در نقاط مختلف پروژه با مشخصات زیر جاگذاری شده است؛

عیار بتن 350 کیلوگرم بر مترمکعب
سردنده انکربولت ها گالوانیزه گرم
دارای شبکه میلگرد داخلی و لوله ورودی کابل

شرح عملیات اجرایی

1. حفاری گودال فنداسیون
2. مونتاژ دکل دوربین
3. جاگذاری فنداسیون بتنی آماده

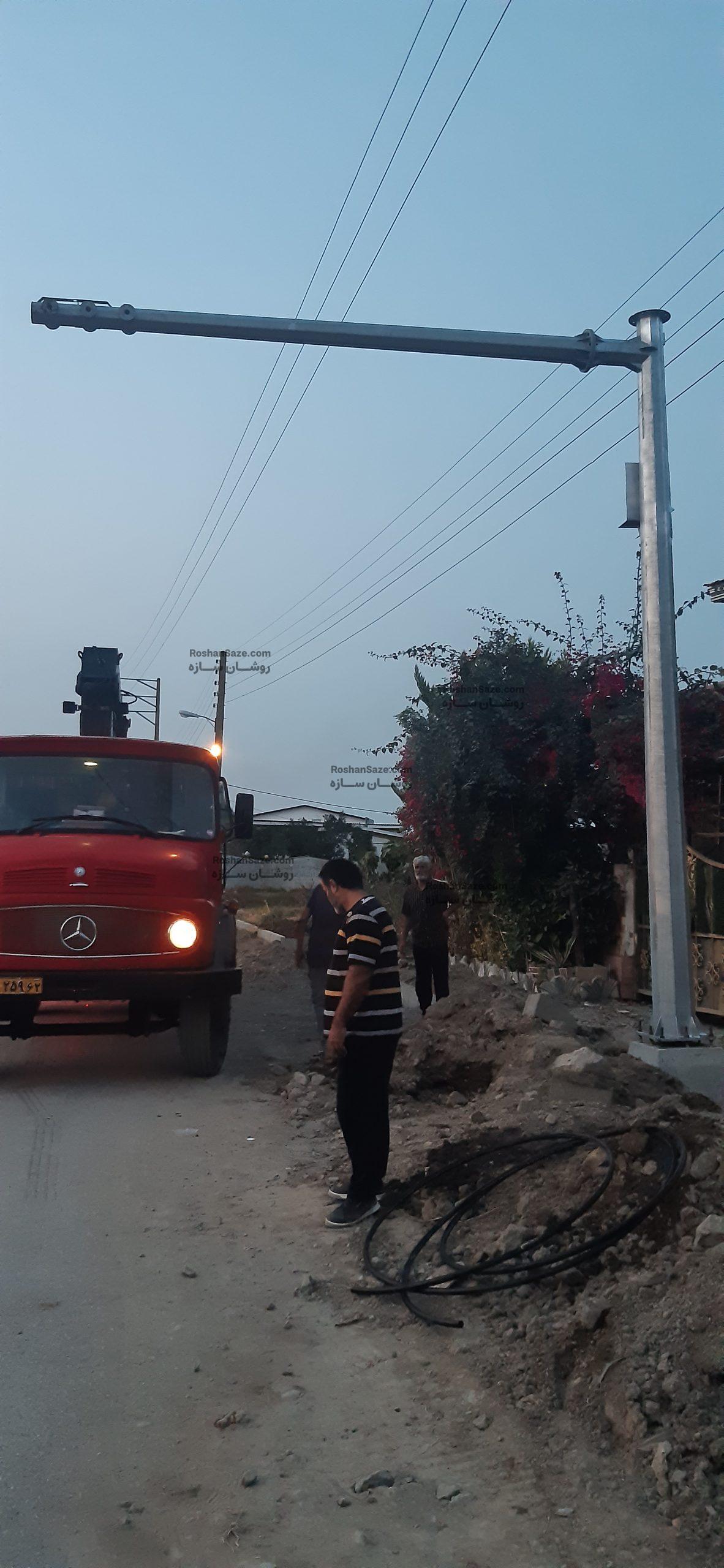

4. نصب دکل دوربین

طراحی، تولید و نصب، توسط گروه مهندسی روشان سازه انجام شده است.
