پروژه پایه چراغ راهنمایی، آذربایجان شرقی، شهر مرند.

پروژه پایه چراغ راهنمایی با فنداسیون بتنی پیش ساخته به سفارش کارفرما، توسط گروه مهندسی روشان سازه، طراحی و تولید شده است.

شرح پروژه

1. طراحی و برآورد مالی
2. انجام محاسبات مکانیکی با نرم افزار Pls Pole
3. انجام محاسبات عمرانی با نرم افزار Safe
4. ترسیم نقشه صنعتی با نرم افزار Auto Cad
5. تولید محصول

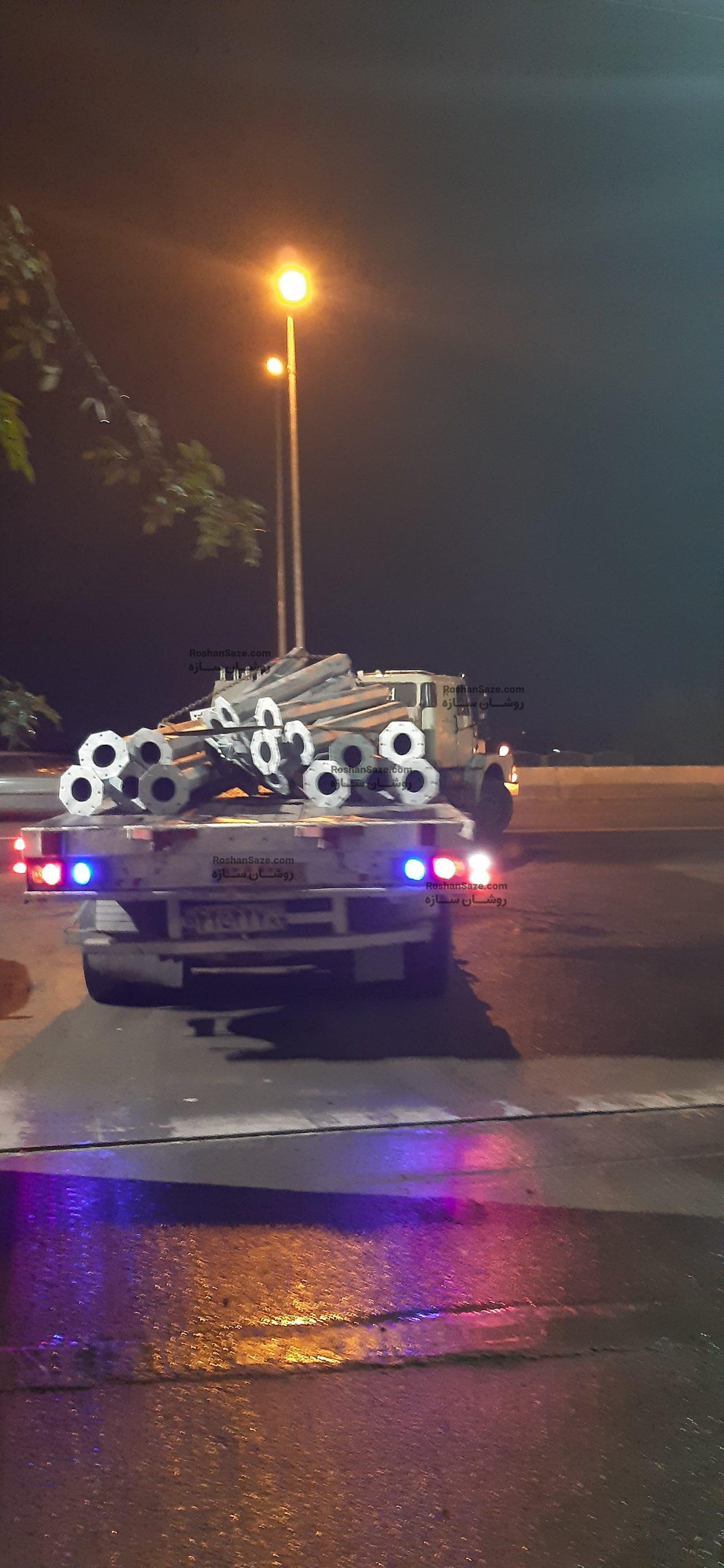

6. بسته بندی و ارسال کالا
7. مونتاژ، نصب و راه اندازی

شرح کالا

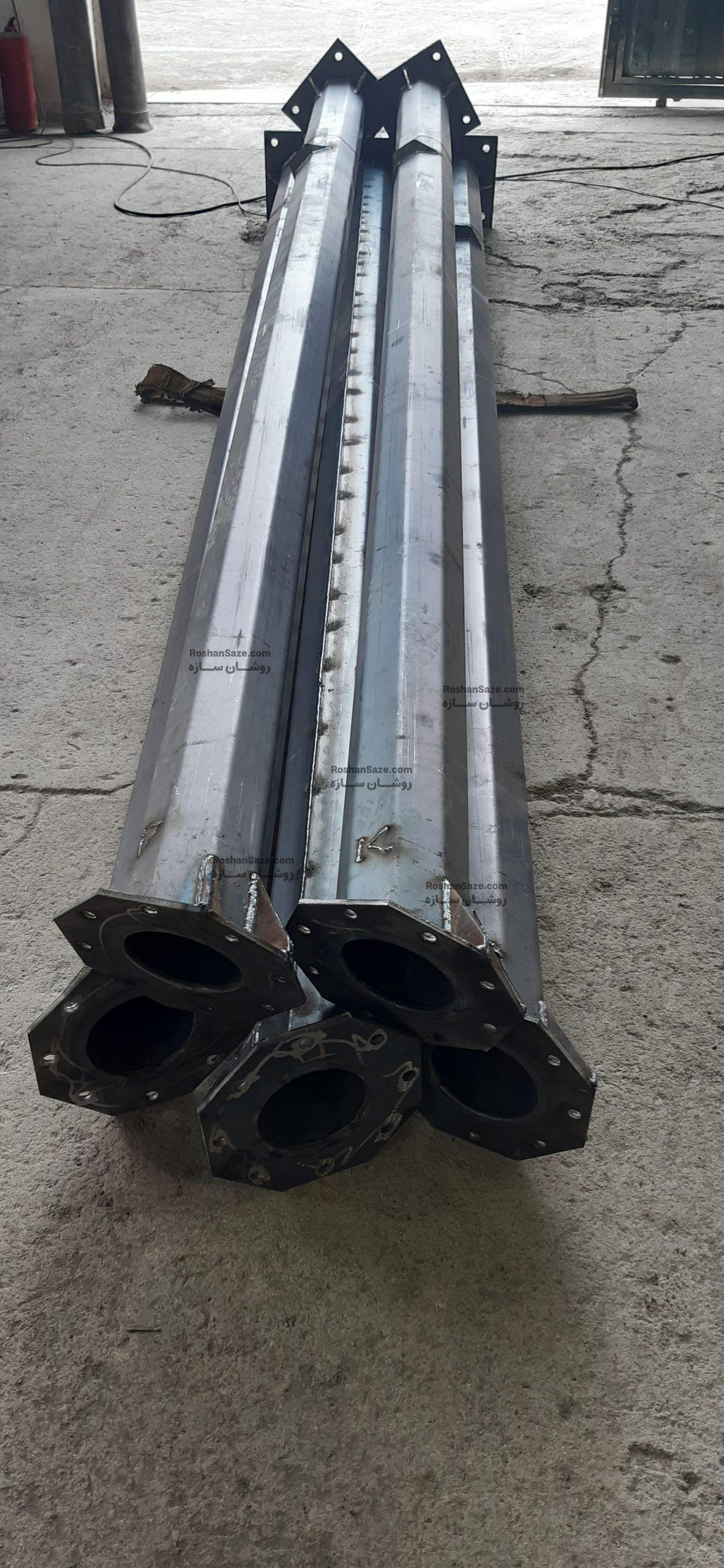

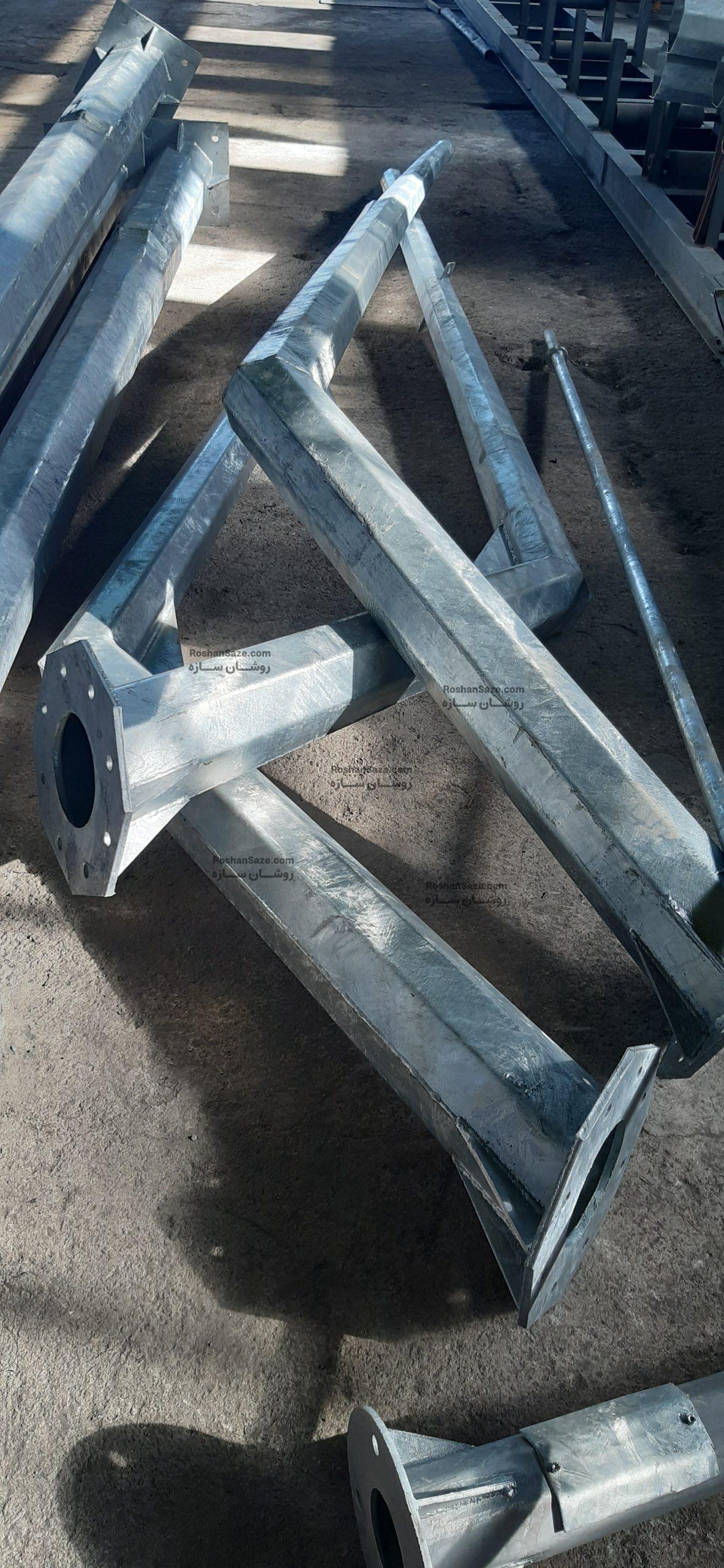

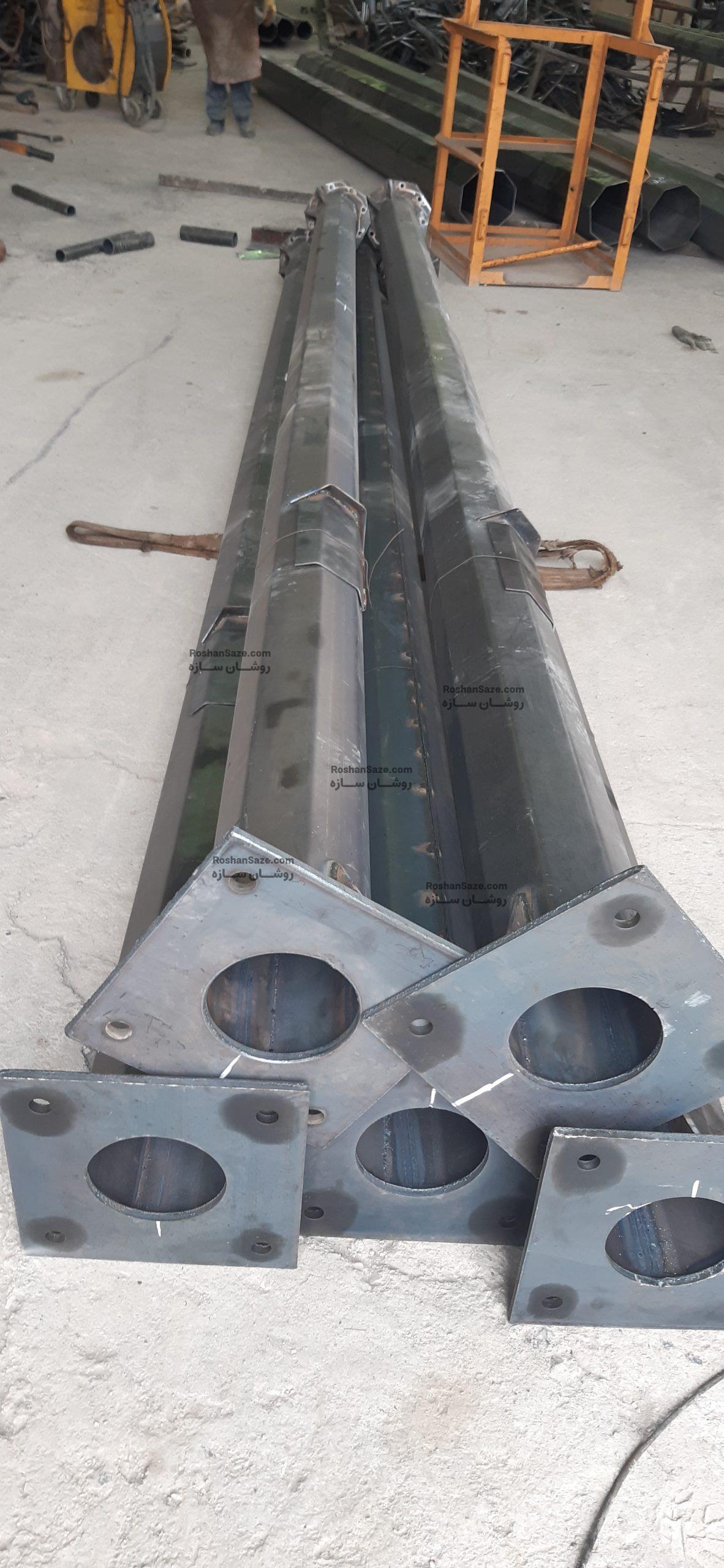

پایه چراغ راهنمایی (ترافیکی) با مقطع هشت وجهی به ارتفاع 6 متر با عرشه یکطرفه به طول 5 متر، متریال از فولاد ST37، ضخامت ورق ستون و عرشه 3 میلیمتر، نوع اتصال؛ جوش CO2 و فلنچی، پوشش؛ گالوانیزه گرم تحت استاندارد ASTM A123 با ضخامت 80 تا 100 میکرون، دارای دریچه نصب تجهیزات الکتریکی شامل فیوز مینیاتوری و ترمینال

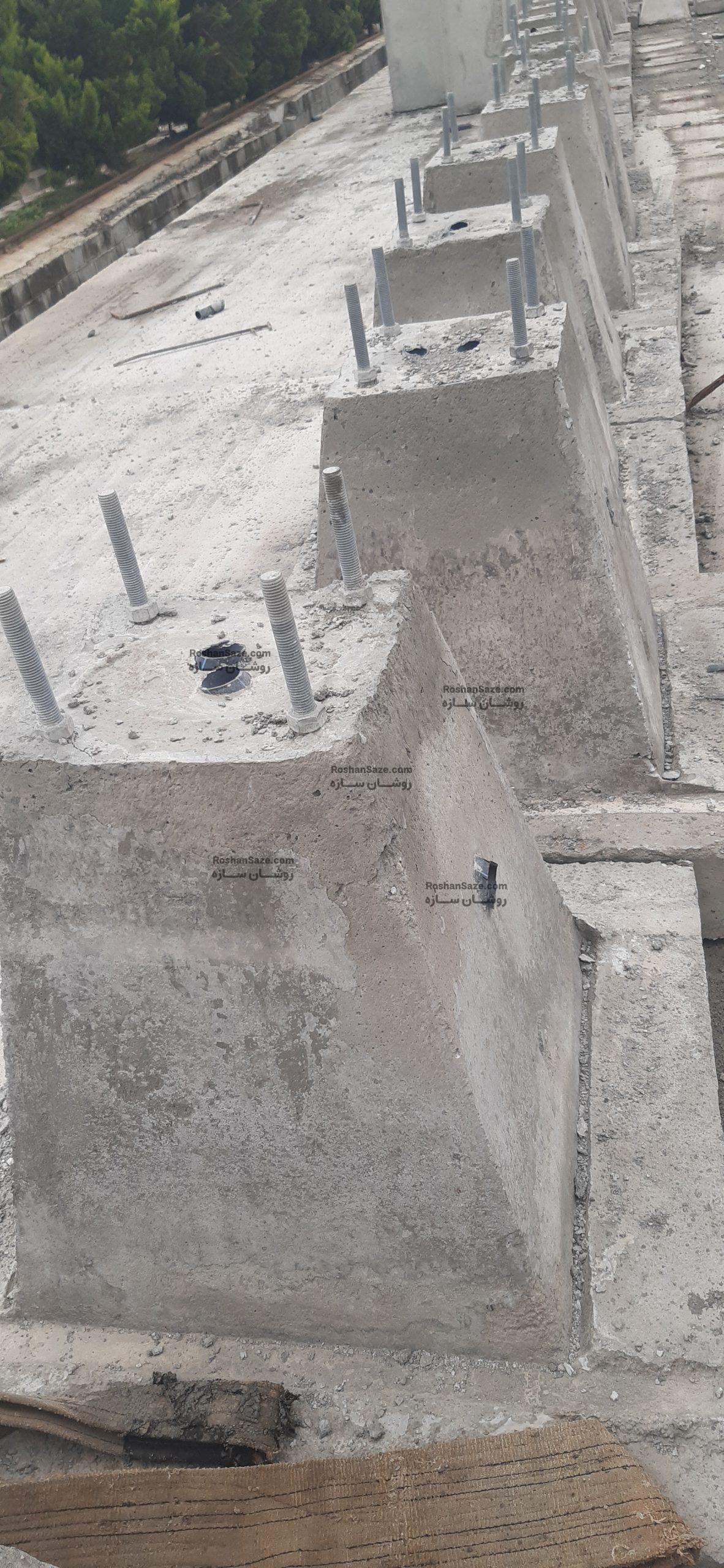

فنداسیون بتنی آماده پاشنه دار برای پایه چراغ راهنمایی 6 متری، بصورت آماده با مشخصات زیر تولید شده است؛

ابعاد 100*140*140 سانتیمتر
عیار بتن 350 کیلوگرم بر مترمکعب
سردنده انکربولت ها گالوانیزه گرم
دارای شبکه میلگرد داخلی و لوله ورودی کابل جهت کنترل ترافیک منطقه شهری

طراحی و تولید توسط گروه مهندسی روشان سازه انجام شده است.
