پروژه برج نور سبد متحرک شهرستان گرگان

پروژه برج نور سبد متحرک 18 متری با فنداسیون بتنی درجا به سفارش پیمانکار، توسط گروه مهندسی روشان سازه، طراحی، تولید و اجرا شده است.

شرح پروژه

1. طراحی و برآورد مالی
2. انجام محاسبات روشنایی با نرم افزار Dialux
3. انجام محاسبات مکانیکی با نرم افزار Pls Pole
4. انجام محاسبات عمرانی با نرم افزار Safe
5. ترسیم نقشه صنعتی با نرم افزار Auto Cad
6. تولید محصول
7. اجرای فنداسیون بتنی ریختگی
8. ارسال سازه فلزی برج نوری با متعلقات

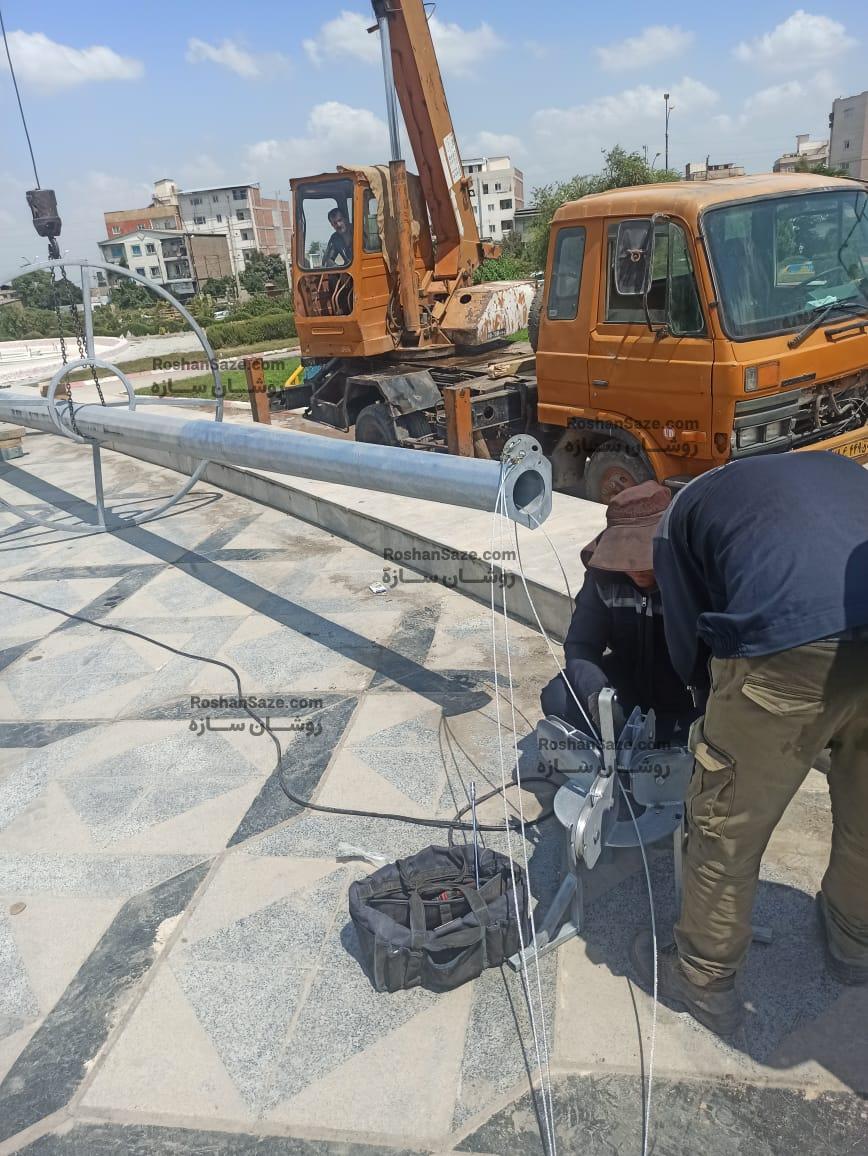

9. مونتاژ، نصب و راه اندازی

شرح کالا

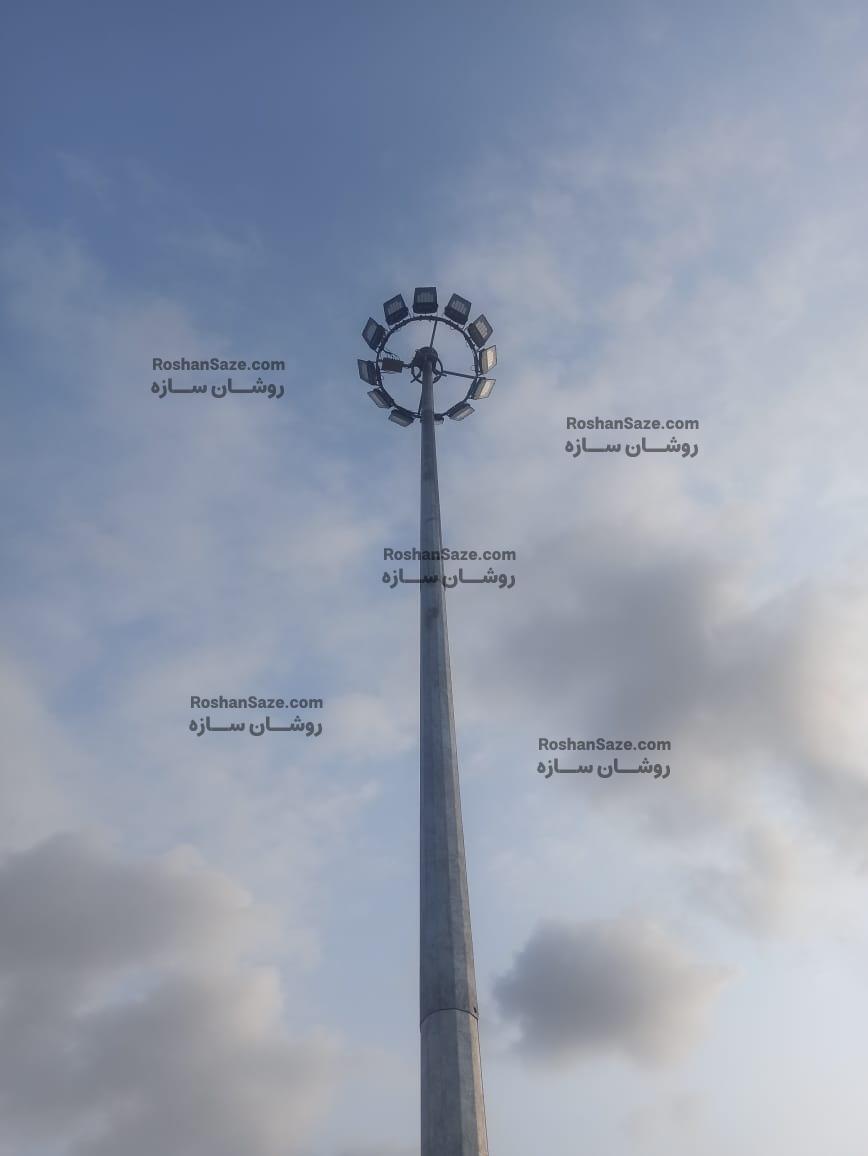

برج روشنایی 18 متری با مقطع چندوجهی متشکل از 3 قطعه 6 متری و یک قطعه 2 متری بصورت اتصال اورلپ؛ متریال: از فولاد ST37، نوع جوش: CO2، نوع پوشش: گالوانیزه گرم تحت استاندارد ASTM A123 با چسبندگی 80 تا 100 میکرون، دارای سبد متحرک جهت نصب 12 عدد پرژکتور 200 وات، موتور گیربکس برقی، دینام، سیم بکسل فولادی، کابل برق داخلی، میله برقگیر، چراغ آلارم چشمک زن، تابلو برق، پرژکتور و سایر لوازم جهت عملکرد صحیح برج.

فنداسیون بتنی برج نور 18 متری، بصورت ریختگی با مشخصات زیر اجرا شده است؛

استفاده از بتن با عیار 350 کیلوگرم بر مترمکعب، پوشش سردنده انکربولت ها گالوانیزه گرم، دارای شبکه میلگرد داخلی و لوله ورودی کابل

شرح عملیات اجرایی

1. حفاری گودال فنداسیون
2. مش بندی میلگرد و استقرار انکربولت
3. بتن ریزی درجا

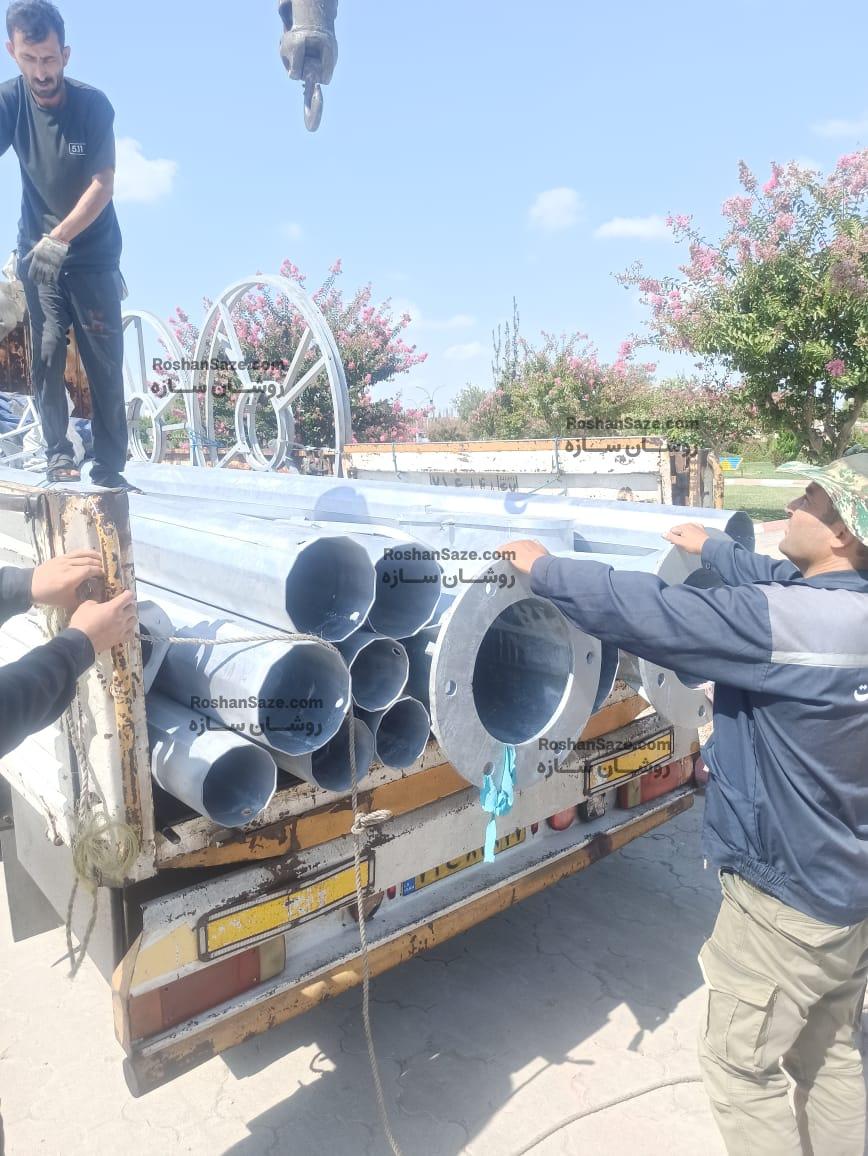

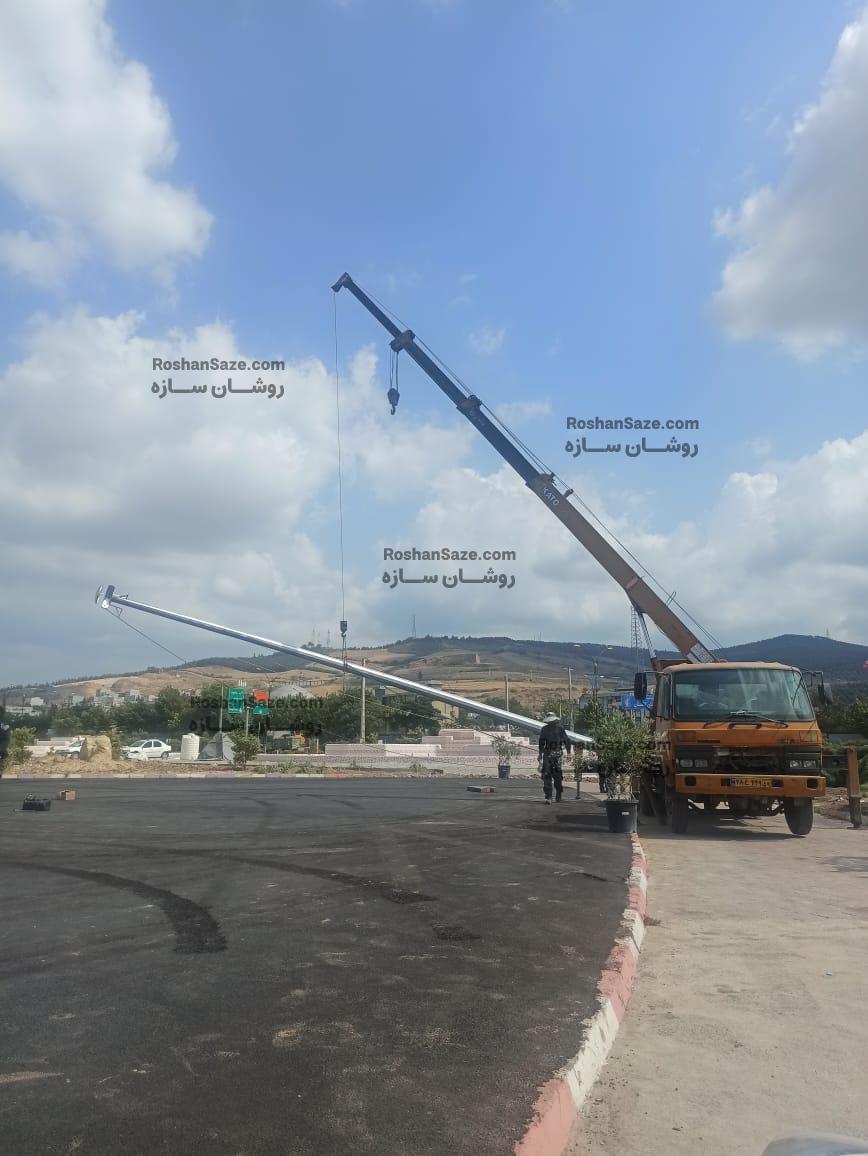

4. تخلیه و مونتاژ سازه فلزی

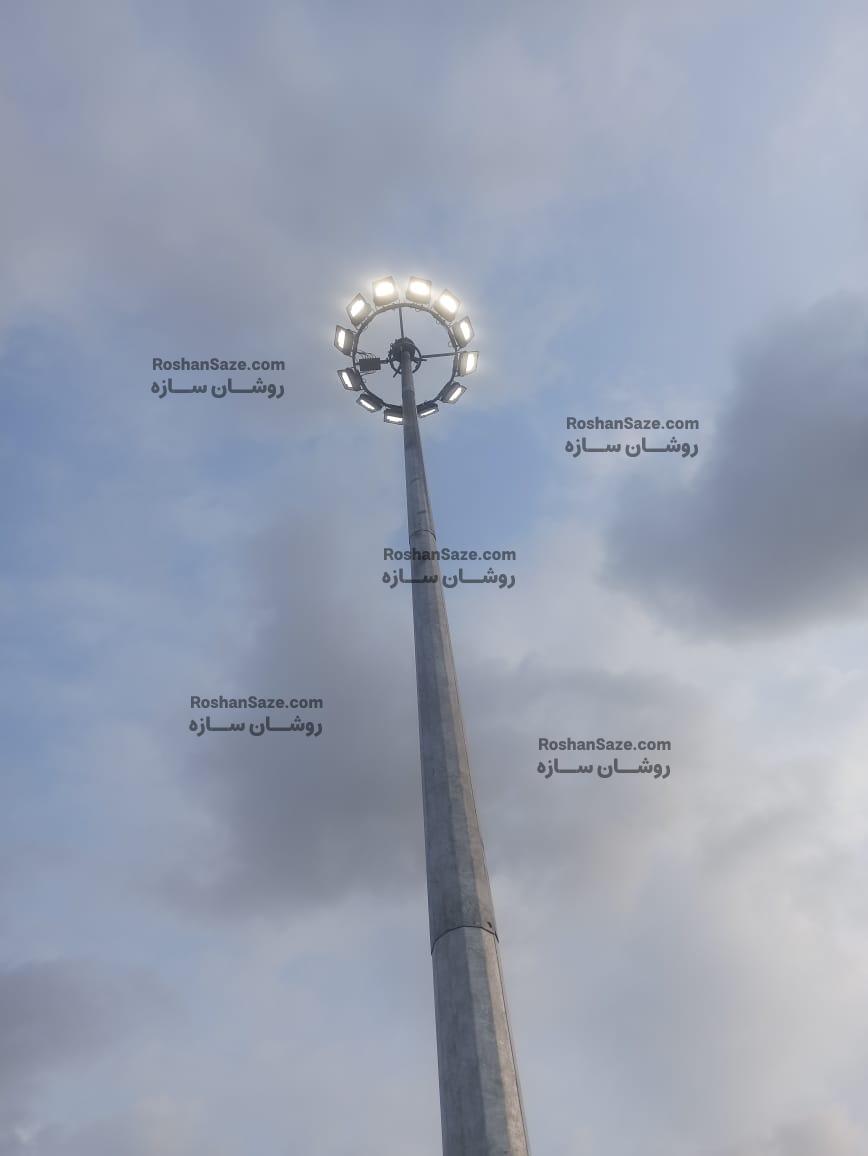

5. نصب و راه اندازی برج روشنایی

طراحی،تولید، اجرا و راه اندازی توسط گروه مهندسی روشان سازه انجام شده است.
