فونداسیون(پیش ساخته و آماده – مکعبی – پاشنه دار)

فونداسیون بتنی پیش ساخته و آماده، مکعبی، پاشنه دار، ذوزنقه ای

پایه‌ ای مستحکم برای نصب انواع سازه‌ های فلزی

فونداسیون بتنی سازه های فلزی به عنوان پایه و اساس نصب و استقرار سازه‌ های فلزی مانند پایه چراغ، دکل دوربین، برج نور و پایه پرچم شناخته می‌ شود. این سازه در قالب فونداسیون پیش ساخته بتنی، فونداسیون آماده و یا به صورت فونداسیون بتنی مکعبی یا پاشنه دار بسته به نیاز پروژه تولید و اجرا می‌ گردد تا ضمن افزایش استحکام، سرعت اجرا و کیفیت را بهبود بخشد.

ویژگی‌ های فونداسیون روشان سازه

مواد اولیه باکیفیت: استفاده از بتن با عیار ۳۵۰ کیلوگرم بر مترمکعب و مش‌ بندی داخلی با میلگرد فولادی درجه یک، ضامن مقاومت و طول عمر است.
تولید استاندارد: فونداسیون آماده در قالب‌ های فلزی مخصوص و مطابق با محاسبات فنی و ابعاد استاندارد تولید می‌ شود. این امر نصب سازه را سریع و دقیق می‌ کند.

تنوع در نوع فونداسیون:

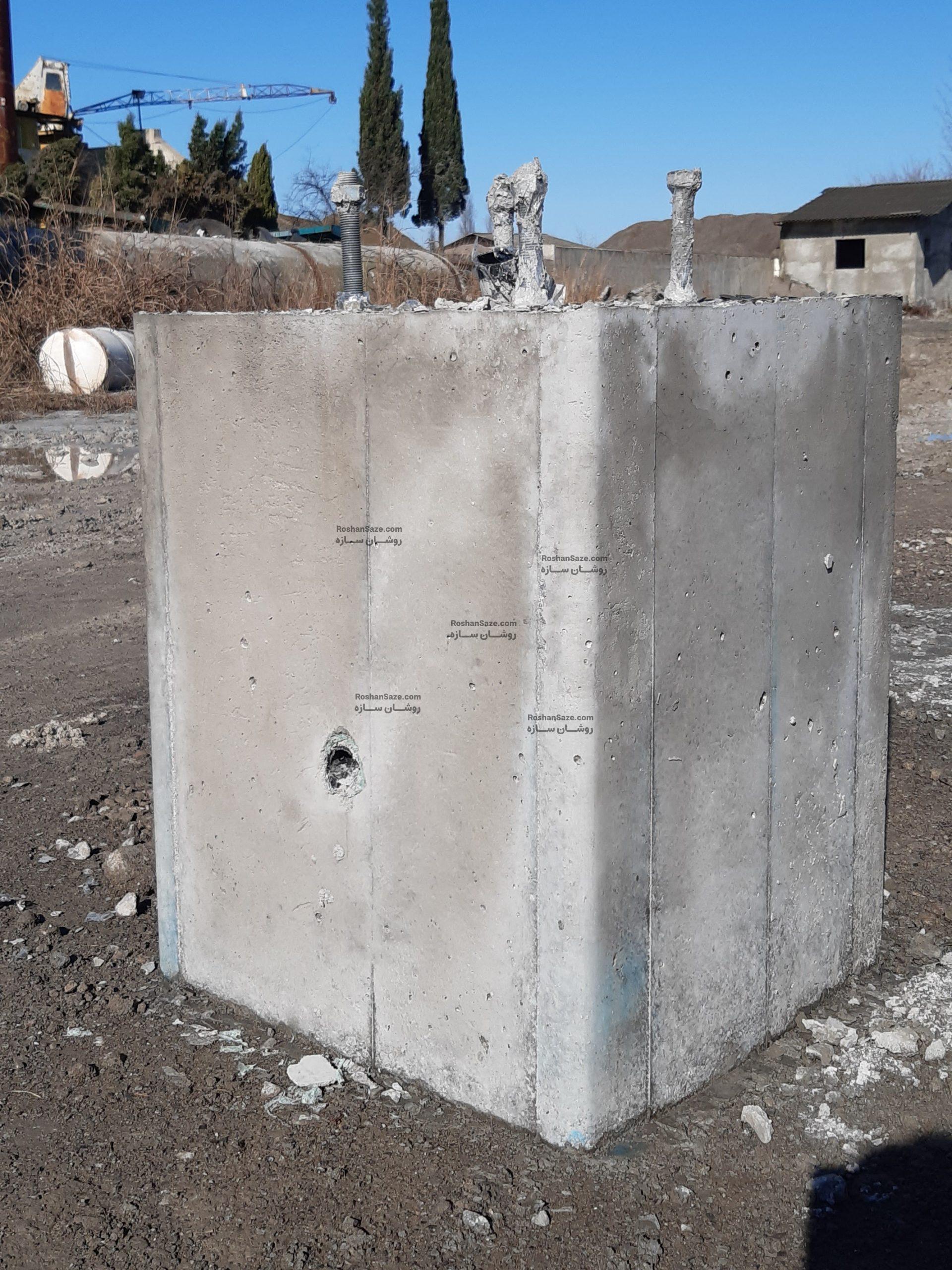

• بتنی مکعبی: مناسب سازه‌ های فلزی با ارتفاع حداکثر ۸ متر؛ اجرای ساده و هزینه کمتر از سایر مدل‌ ها.

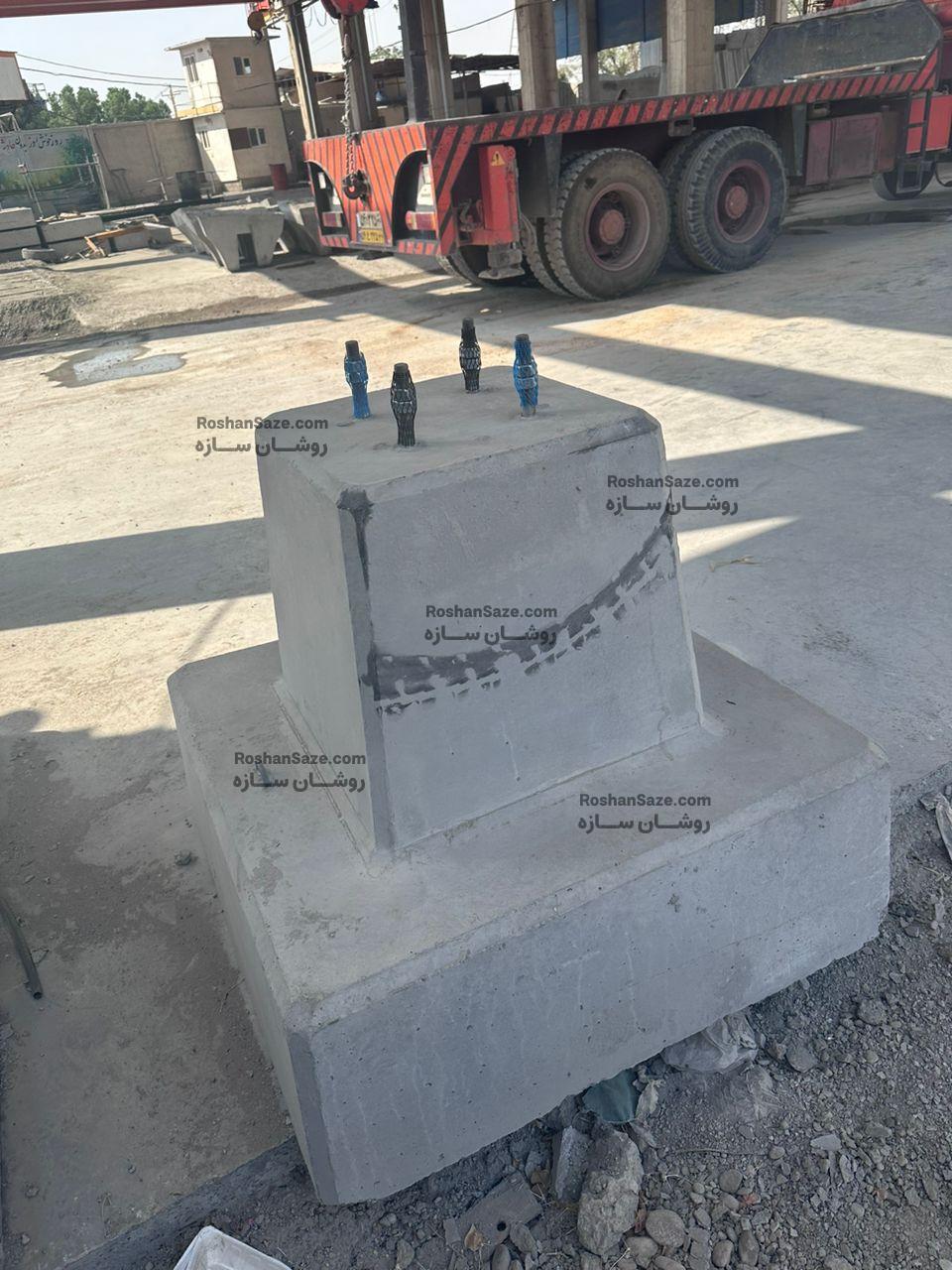

• بتنی پاشنه‌ دار: ویژه سازه‌ های مرتفع تا ۳۰ متر؛ مقاومت بالاتر در برابر نیروهای جانبی و دینامیکی.

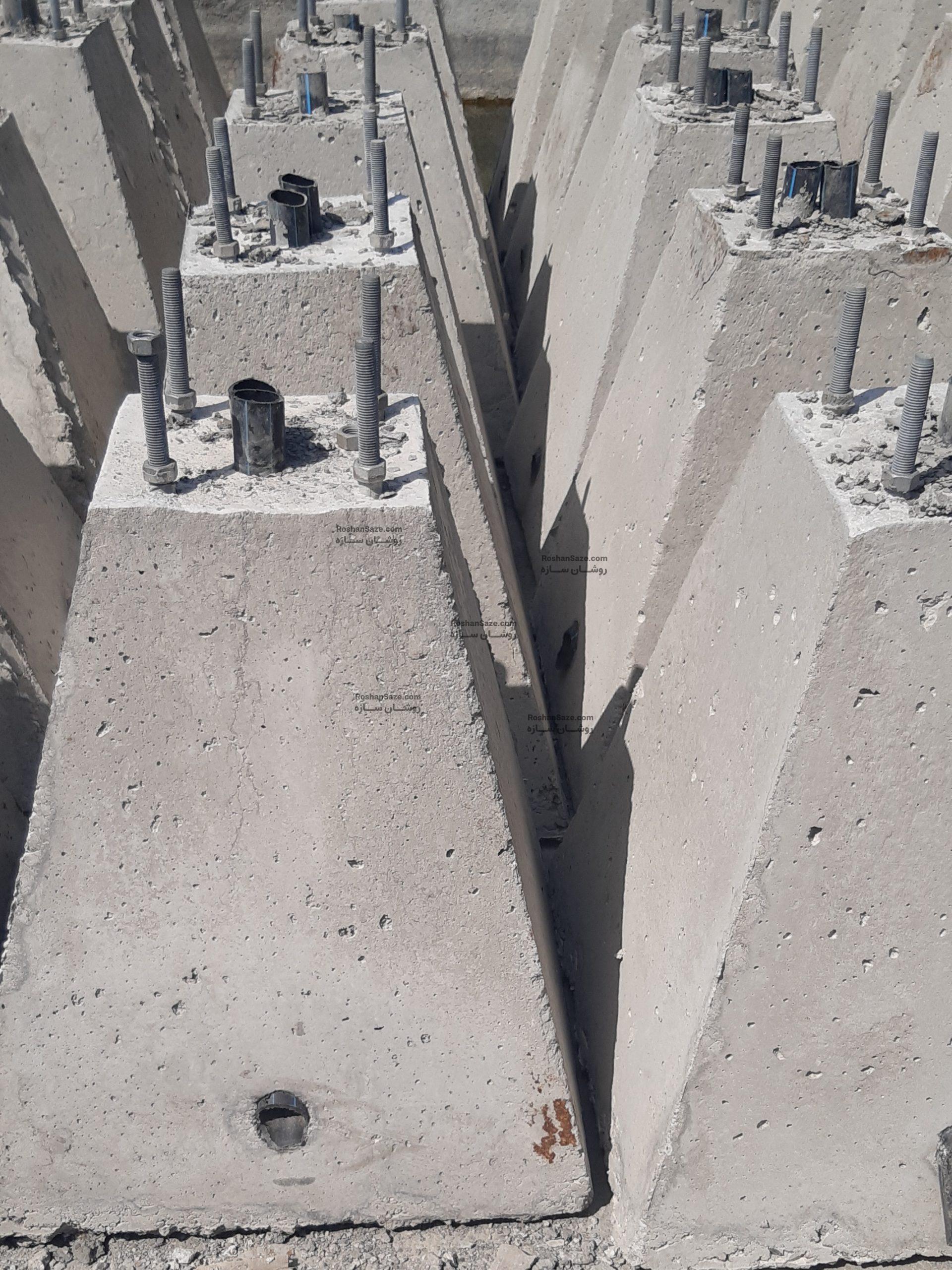

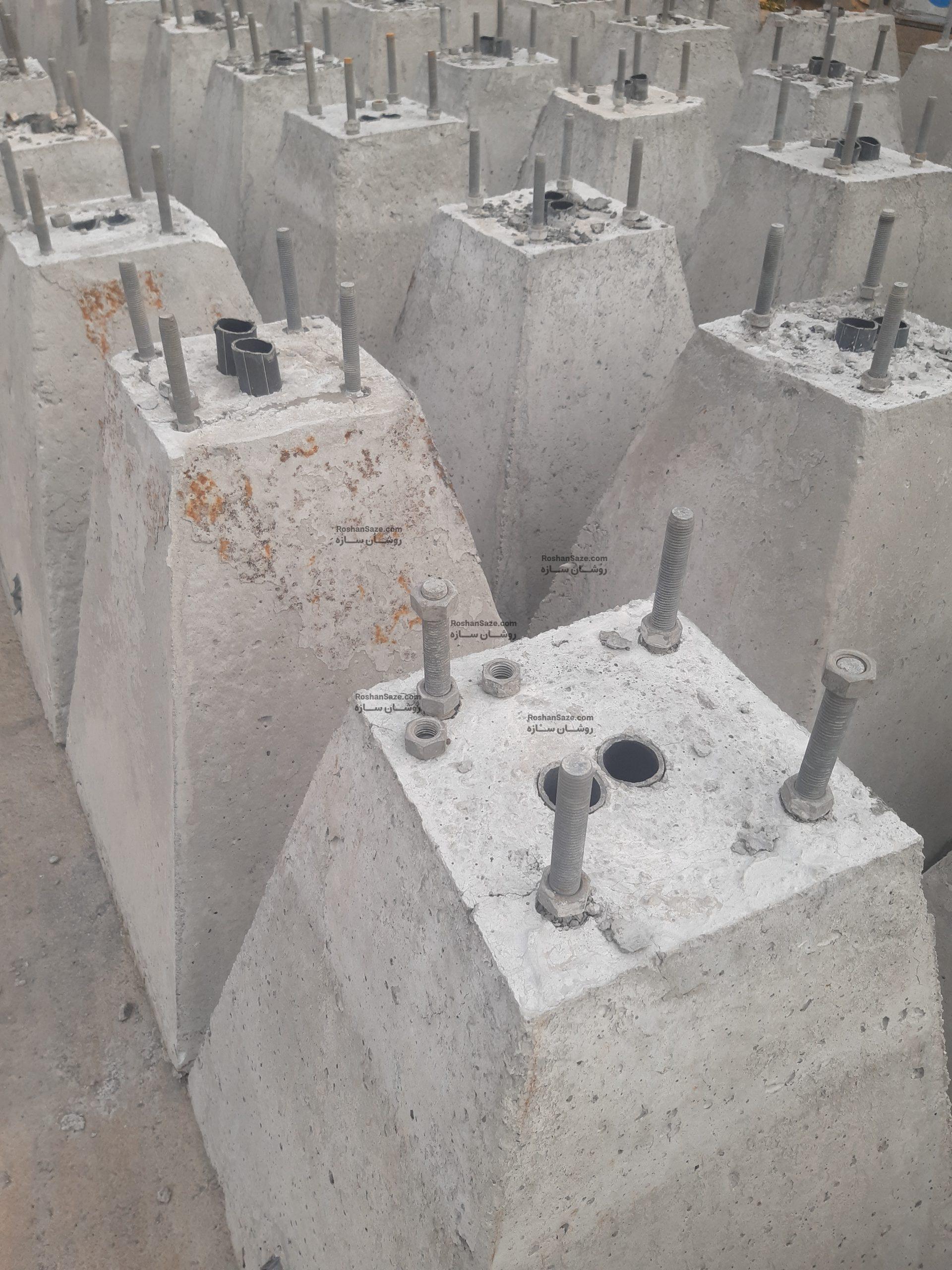

• بتنی ذوزنقه‌ ای: طراحی با حجم کمتر نسبت به مکعبی و توزیع بهینه تنش در خاک؛ مناسب دکل‌ های منوپل و برج‌ های نوری بلند.

ابعاد و نوع بر اساس نقشه اجرایی، بار سازه و شرایط خاک پروژه تعیین می‌ شود.

دو مدل اجرایی:

• پیش ساخته: انتقال به محل و نصب سریع با جرثقیل، ایده‌ آل برای کاهش زمان اجرا

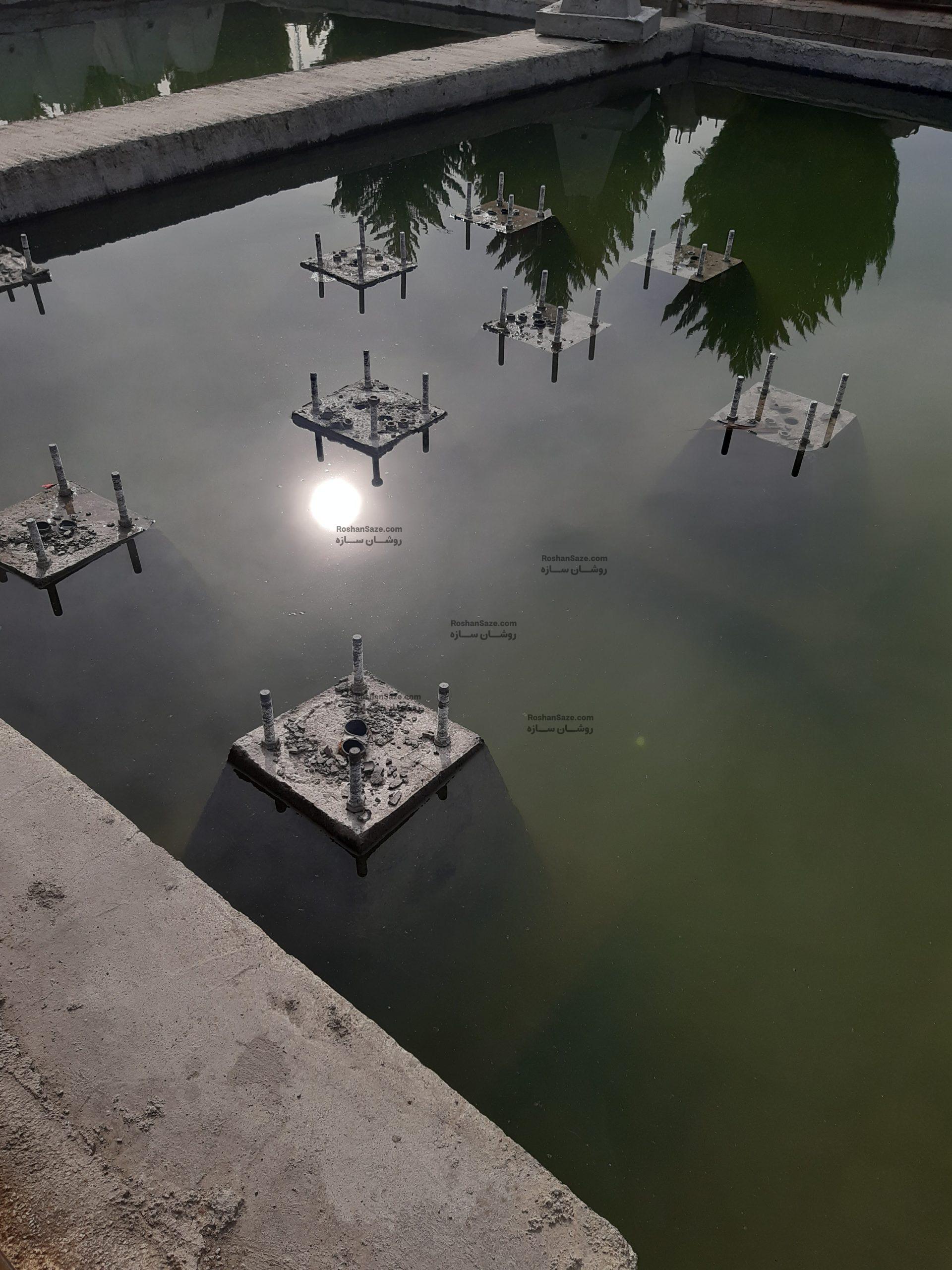

• ریختگی در محل: مناسب برای پروژه‌ های خاص یا ابعاد غیر استاندارد، با اجرای آرماتوربندی، قالب‌ بندی، جایگذاری انکربولت و بتن‌ ریزی مستقیم در پروژه

مراحل کلی تولید و اجرا فونداسیون

• مش‌ بندی داخلی توسط آرماتوربند مطابق با استاندارد مهندسی
• قالب‌ گیری و بتن‌ ریزی با عیار بالا
• عمل‌ آوری اصولی (کیورینگ) برای دوام بیشتر
• نصب یا حمل به محل اجرا و استقرار با رعایت جزییات فنی و شابلون دقیق
• نصب انکربولت و سایر متعلقات ضروری بر اساس نقشه

مراحل تولید فونداسیون آماده

فرآیند ساخت فونداسیون آماده در کارخانه بر اساس استانداردهای مهندسی و با هدف تضمین کیفیت و دوام انجام می‌شود. مراحل کلی این تولید به شرح زیر است:

1- طراحی و مهندسی اولیه

با توجه به نوع سازه، شرایط خاک محل نصب و ظرفیت باربری موردنیاز، نقشه‌ها و مشخصات فنی فونداسیون توسط تیم مهندسی تهیه می‌شود.

2- انتخاب و آماده‌ سازی مواد اولیه

مصالحی مانند بتن، میلگرد و قالب‌های فلزی یا پلاستیکی آماده می‌شوند تا کیفیت ساخت یکنواخت تضمین گردد.

3- آرماتوربندی دقیق

میلگردها طبق نقشه درون قالب قرار می‌گیرند تا مقاومت کششی فونداسیون افزایش پیدا کند و در برابر فشارهای جانبی و نیروهای عمودی پایدار باشد.

4- بتن‌ ریزی در قالب

بتن با نسبت دقیق آب، سیمان و افزودنی‌ها در قالب ریخته می‌شود و با استفاده از ویبراتور، هوای اضافی آن خارج می‌گردد تا تراکم و استحکام لازم به دست آید.

5- عمل‌آوری (کیورینگ) تحت شرایط کنترل‌شده

برای رسیدن بتن به مقاومت نهایی، فونداسیون در محیطی با دمای مناسب عمل‌آوری می‌شود. این مرحله مانع ایجاد ترک و کاهش مقاومت می‌گردد.

6- باز کردن قالب و کنترل کیفیت

پس از رسیدن بتن به مقاومت موردنظر، قالب‌ها باز شده و فونداسیون بازرسی می‌شود تا از انطباق کامل با استانداردها اطمینان حاصل شود.

7- بسته‌بندی و آماده‌سازی برای حمل

فونداسیون‌ها بسته‌بندی و بر اساس برنامه پروژه، آماده بارگیری و انتقال به محل نصب می‌شوند.

تفاوت فونداسیون آماده و فونداسیون اجرا در محل

فونداسیون‌ ها بسته به روش ساخت و نصب به دو دسته‌ ی اصلی پیش‌ ساخته (آماده) و اجرا در محل (ریختگی) تقسیم می‌شوند. هر کدام ویژگی‌ ها، مزایا و محدودیت‌ های خاص خود را دارند:

1. محل ساخت
   • فونداسیون آماده: در کارخانه یا کارگاه مجهز ساخته می‌شود و سپس به محل پروژه حمل می‌گردد.
   • فونداسیون در محل اجرا: تمام مراحل اعم از قالب‌بندی، آرماتوربندی و بتن‌ریزی در محل پروژه انجام می‌شود.
2. زمان اجرا
   • آماده: زمان نصب بسیار کوتاه است، زیرا فرآیند تولید از پیش انجام شده است.
   • در محل اجرا: نیازمند صرف زمان بیشتر برای اجرا، خشک شدن بتن و عمل‌آوری است.
3. کیفیت و یکنواختی
   • آماده: به دلیل تولید تحت شرایط کنترل‌شده، کیفیت بتن و یکنواختی ابعاد تضمین‌شده است.
   • در محل اجرا: کیفیت وابسته به شرایط آب‌وهوا، مهارت نیروها و تجهیزات موجود در محل است.
4. هزینه‌ ها
   • آماده: ممکن است هزینه حمل بالاتری داشته باشد، اما هزینه نیروی انسانی و زمان پروژه کاهش می‌یابد.
   • در محل اجرا: معمولاً هزینه حمل ندارد ولی نیروی کار و زمان بیشتری مصرف می‌کند.
5. کاربردها
   • آماده: مناسب برای پروژه‌هایی با نیاز به سرعت بالا یا مکان‌هایی که شرایط کارگاهی محدود دارند.
   • در محل اجرا: مناسب برای پروژه‌های خاص با ابعاد یا فرم غیر استاندارد.

مزایای استفاده از فونداسیون آماده

استفاده از فونداسیون پیش‌ ساخته در سال‌ های اخیر به دلیل سرعت بالای اجرا و کیفیت پایدار، جایگاه ویژه‌ ای در پروژه‌ های عمرانی و صنعتی پیدا کرده است. برخی از مهم‌ ترین مزایای آن عبارت‌ اند از:

1- صرفه‌ جویی در زمان پروژه

بخش عمده مراحل ساخت در کارخانه انجام می‌شود؛ بنابراین نصب فونداسیون در محل تنها طی چند ساعت یا حداکثر چند روز تکمیل می‌گردد.

2- کیفیت یکنواخت و استانداردسازی تولید

تولید تحت شرایط کنترل‌شده کارگاهی باعث می‌شود مقاومت بتن، تراکم میلگرد و ابعاد محصول کاملاً مطابق استاندارد باشد.

3- کاهش ریسک خطاهای اجرایی

در محل پروژه، عواملی مانند آب‌وهوا، مهارت نیروها و محدودیت تجهیزات می‌تواند کیفیت را کاهش دهد، اما در فونداسیون آماده این مشکلات به حداقل می‌رسد.

4- مقاومت بالا در برابر عوامل محیطی

استفاده از بتن مسلح و متراکم باعث افزایش مقاومت فونداسیون در برابر رطوبت، خوردگی، تغییرات دما و نیروهای جانبی مثل باد یا لرزش می‌شود.

5- انعطاف‌ پذیری در حمل و نصب

فونداسیون‌ها در ابعاد و وزن‌های مختلف قابل سفارش هستند و می‌توانند با جرثقیل یا تجهیزات سبک‌تر در محل نصب شوند.

6- کاهش هزینه‌ های غیرمستقیم

سرعت نصب و کاهش تعداد نیروهای موردنیاز، هزینه‌های کلی پروژه را پایین می‌آورد، هرچند ممکن است هزینه تولید یا حمل کمی بیشتر باشد.

نحوه نصب و اجرای فونداسیون آماده در پروژه‌ ها

نصب و اجرای فونداسیون آماده، اگرچه سریع‌ تر از فونداسیون اجرا در محل انجام می‌شود، اما همچنان نیازمند دقت بالا، رعایت استانداردها و استفاده از تجهیزات مناسب است. مراحل کلی عبارت‌اند از:

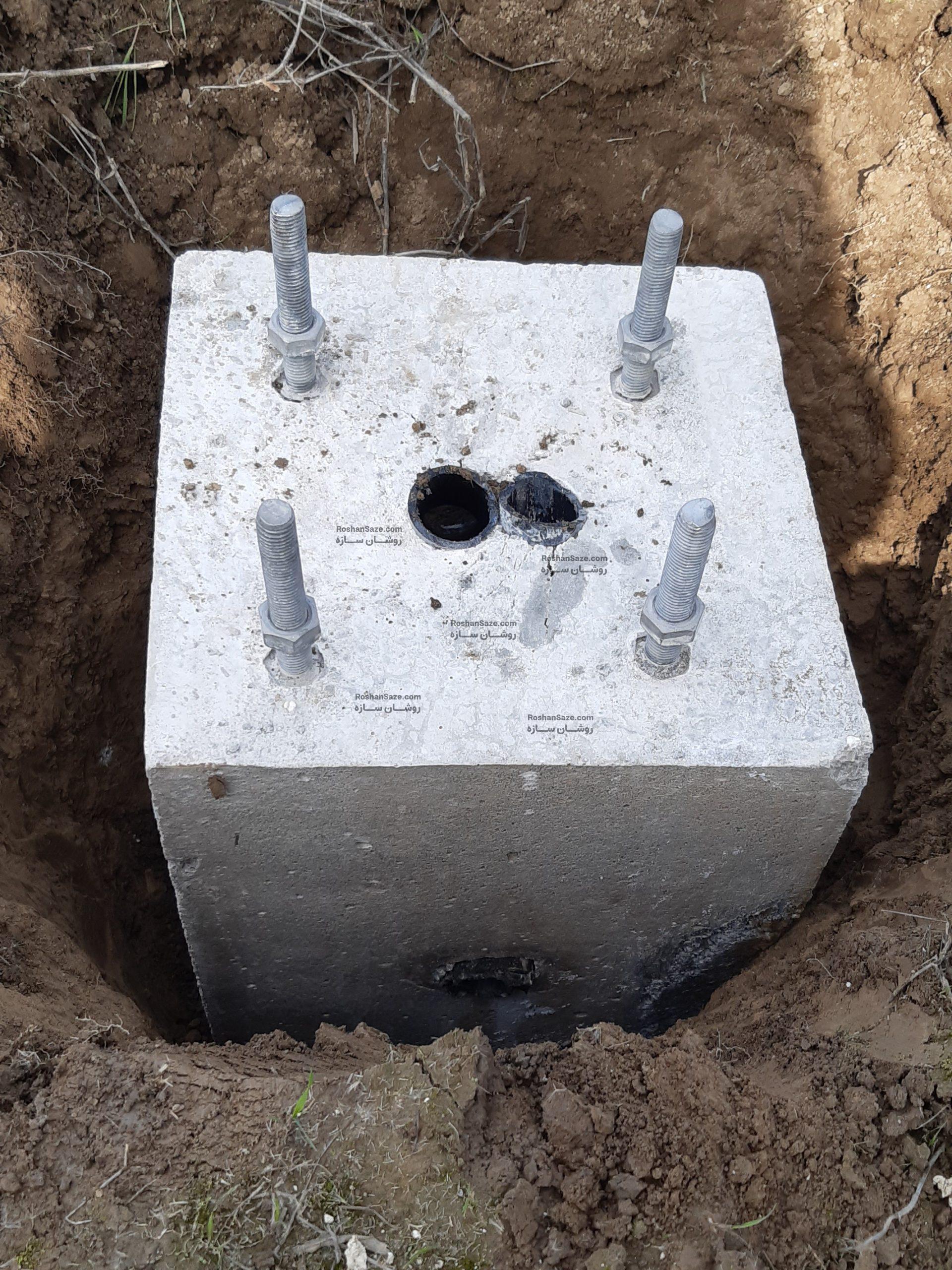

1- آماده‌ سازی بستر

• گودبرداری در ابعاد تعیین‌شده
• ریختن لایه‌ای از شن یا بتن مگر برای توزیع یکنواخت فشار
•

2- حمل فونداسیون به محل پروژه

فونداسیون‌ های آماده با استفاده از کامیون یا تریلی به محل پروژه منتقل می‌شوند. در این مرحله باید از ابزارهای مهاری (تسمه) برای جلوگیری از آسیب دیدن بتن یا میلگرد استفاده شود.

3- جانمایی و تراز کردن فونداسیون

با استفاده از جرثقیل یا لیفتراک، فونداسیون در محل گود قرار داده شده و با دستگاه تراز لیزری یا شیلنگ تراز، موقعیت دقیق و شاقول بودن آن کنترل می‌شود.

4- مهار اولیه

برای جلوگیری از حرکت فونداسیون در زمان تثبیت، از گوه‌های چوبی یا مهار فلزی موقت استفاده می‌شود.

5- پُر کردن و کوبیدن اطراف فونداسیون

خاک یا بتن ریزدانه در اطراف فونداسیون ریخته شده و به صورت لایه‌ای کوبیده می‌شود تا هیچ فضای خالی باقی نماند.

6- اتصال قطعات یا سازه اصلی

پس از تثبیت کامل، سازه‌ای که قرار است روی فونداسیون نصب شود (مانند پایه چراغ، دکل پرچم یا برج نور) به وسیله پیچ و مهره یا جوشکاری اتصال داده می‌شود.

7- بازرسی و کنترل نهایی

قبل از استفاده، باید وضعیت تراز، مقاومت اتصال و سلامت بتن بررسی شود تا در طول بهره‌برداری مشکلی ایجاد نگردد.

قیمت فونداسیون آماده و عوامل موثر بر آن

قیمت فونداسیون آماده تنها به ابعاد یا وزن آن محدود نمی‌ شود؛ بلکه مجموعه‌ ای از عوامل فنی و اقتصادی روی آن اثر می‌گذارد. شناخت این عوامل به پیمانکاران و خریداران کمک می‌کند تا برآورد دقیق‌ تری داشته باشند و انتخابی بصرفه انجام دهند.

۱. ابعاد و وزن فونداسیون

هرچه ابعاد و وزن بیشتر باشد، مصرف بتن و میلگرد بالاتر رفته و قیمت افزایش می‌یابد.

۲. مقاومت و عیار بتن

عیار بالاتر به معنای مصرف بیشتر سیمان مرغوب و فرآیند تولید دقیق‌تر است که طبیعتاً هزینه را بالا می‌برد.

۳. نوع و کیفیت میلگرد

قطر، پوشش (گالوانیزه یا اپوکسی) و آرایش میلگردها در مقاومت فونداسیون و در نتیجه قیمت آن تأثیر مستقیم دارد.

۴. نوع طراحی و سفارشی‌سازی

فونداسیون‌های خاص با ابعاد غیر استاندارد یا جانمایی بولت‌های ویژه، هزینه طراحی و تولید جداگانه دارند.

۵. پوشش محافظ و افزودنی‌ها

استفاده از پوشش ضدخوردگی، افزودنی‌های ضدیخ، یا مواد افزایش‌دهنده دوام، قیمت را بالاتر می‌برد اما طول عمر محصول را نیز بیشتر می‌کند.

۶. هزینه حمل و بارگیری

وزن زیاد و فاصله حمل باعث افزایش قیمت تمام‌شده می‌شود، به‌خصوص در پروژه‌هایی که فونداسیون‌ها باید با تریلی یا جرثقیل سنگین جابه‌جا شوند.

۷. شرایط بازار

نوسان قیمت سیمان، فولاد، هزینه سوخت و شرایط اقتصادی منطقه نیز عامل مهمی در تغییر قیمت روز فونداسیون است.

نکات مهم در انتخاب فونداسیون

• تعیین نوع (آماده(پیش ساخته) یا ریختگی) بر اساس سازه نهایی و مشخصات پروژه
• لحاظ کردن ارتفاع و وزن سازه، نوع خاک و شرایط آب و هوایی
• بهره‌گیری از گروه مهندسی مجرب و دریافت مشاوره پیش از خرید
• انتخاب فونداسیون استاندارد با تأییدیه کیفی برای افزایش مقاومت و طول عمر سازه

کاربردهای فونداسیون بتنی روشان سازه

1. فونداسیون پایه چراغ: برای پایه‌ های چراغ، فونداسیون وظیفه دارد بار عمودی سازه و نیروهای جانبی ناشی از باد یا ارتعاشات ترافیکی را بطور ایمن به بستر زمین منتقل کند. طراحی مناسب پی باعث جلوگیری از نشست ناهمگون و افزایش ایمنی تردد می‌ شود.
2. فونداسیون برج نوری: برج‌ های نوری و روشنایی، به دلیل ارتفاع زیاد و سطح مقطع کوچک، در معرض نیروی باد قرار دارند. فونداسیون این سازه‌ ها معمولا عمیق‌ تر و همراه با شبکه میلگرد سنگین اجرا می‌ شود تا پایداری کامل در برابر واژگونی تضمین شود.
3. فونداسیون دکل دوربین: پایه های دوربین (مانند دکل‌ های نظارتی و مانیتورینگ) نیاز به فونداسیونی با دقت بالا در جایگذاری بولت‌ ها دارند، زیرا کوچک‌ ترین انحراف می‌تواند تراز تجهیزات را مختل کند. این فونداسیون‌ها باید بار محوری و نیروهای وارده از باد را هم‌ زمان کنترل کنند.
4. فونداسیون دکل پرچم: فونداسیون پابه پرچم باید علاوه بر تحمل وزن سازه، لنگر واژگونی حاصل از باد را نیز خنثی کرده و از تغییر شکل یا شل شدن اتصالات جلوگیری کند.

نمونه کار فونداسیون های بتنی پیش ساخته و آماده، مکعبی، پاشنه دار و ذوزنقه ای روشان سازه

پروژه اجرای فنداسیون ریختگی بتنی، شهرداری جویبار(کلیک کنید)

پروژه اجرای فنداسیون ریختگی، شهرستان فیروزکوه(کلیک کنید)

پروژه فنداسیون آماده بتنی، شهرستان آمل(کلیک کنید)

برای دریافت مشاوره تخصصی و سفارش انواع فونداسیون (آماده، مکعبی، پاشنه دار، ذوزنقه ای) با ابعاد و طراحی اختصاصی، با 09193277824 تماس بگیرید.
